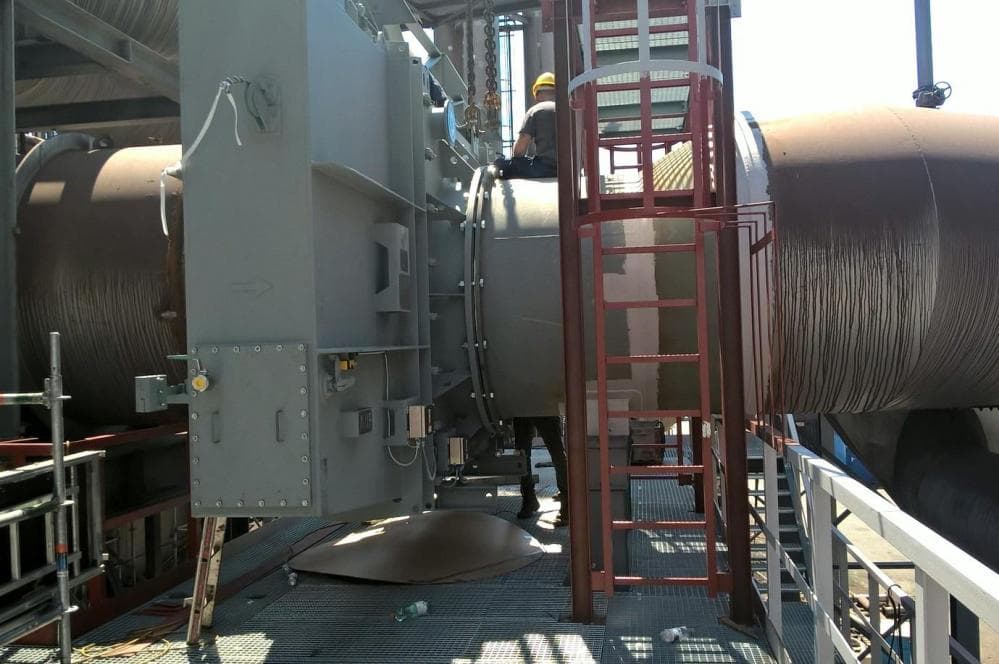

Společnost ARMATURY Group vyrobila pro vysokou pec v rakouském Linci dva kusy brýlových šoupátek, jejichž celková hmotnost přesáhla 18 tun. Zakázku na dodávku těchto hutních armatur získala firma v loňském roce. Nyní jsou již brýlová šoupátka zabudována do plynovodu pro vysokopecní plyn o světlosti DN 1800 a DN 800.

Konstruktéři ARMATURY Group museli navrhnout taková šoupátka, aby splňovala náročné podmínky hutního provozu na vysoké peci. Pracovním médiem je agresivní vysokopecní plyn s teplotou 80 °C a maximálním tlakem 0,25 bar. „Zákazník požadoval provést speciální vnitřní nátěr o větší síle, aby byl odolný vůči tomuto agresivnímu médiu. Navíc všechny díly, které nebylo možné natřít tímto speciálním nátěrem, musely být vyrobeny z nerezavějící oceli,“ popisuje zajímavou zakázku technický ředitel ARMATURY Group Petr Heider.

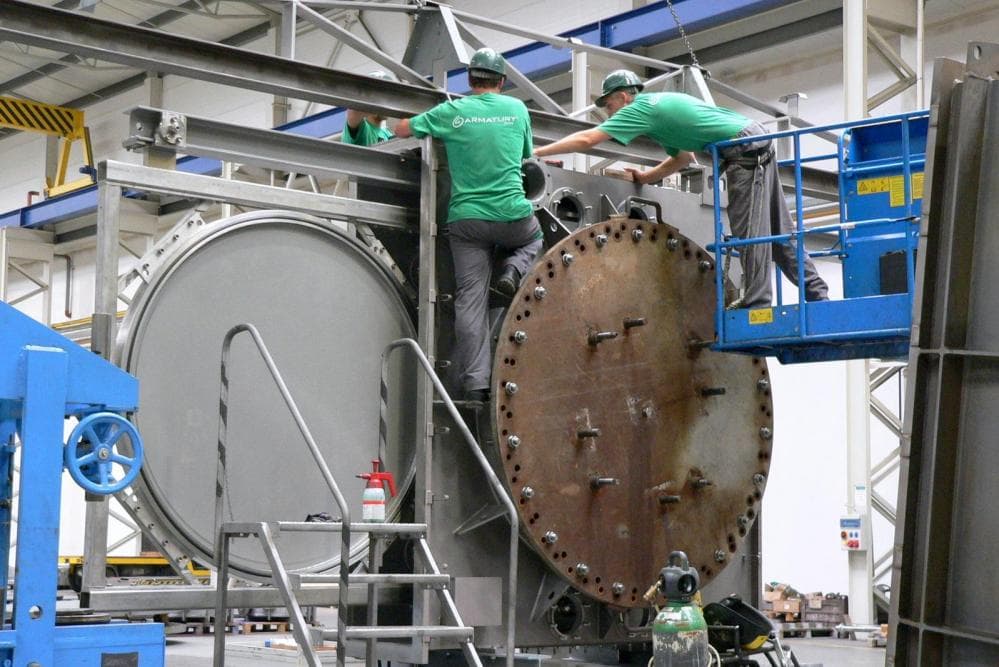

Obě šoupátka jsou ovládána pomocí soustavy speciálních hydroválců, která jsou navíc rozdělena na dva okruhy. Jeden okruh je v činnosti a druhý je rezervní pro případ poruchy funkčního okruhu. Hydraulické válce jsou připojeny k centrálnímu rozvodu hydrauliky. Těsnící deska se přesouvá za pomoci převodu, řetězového kola a řetězu ručně.

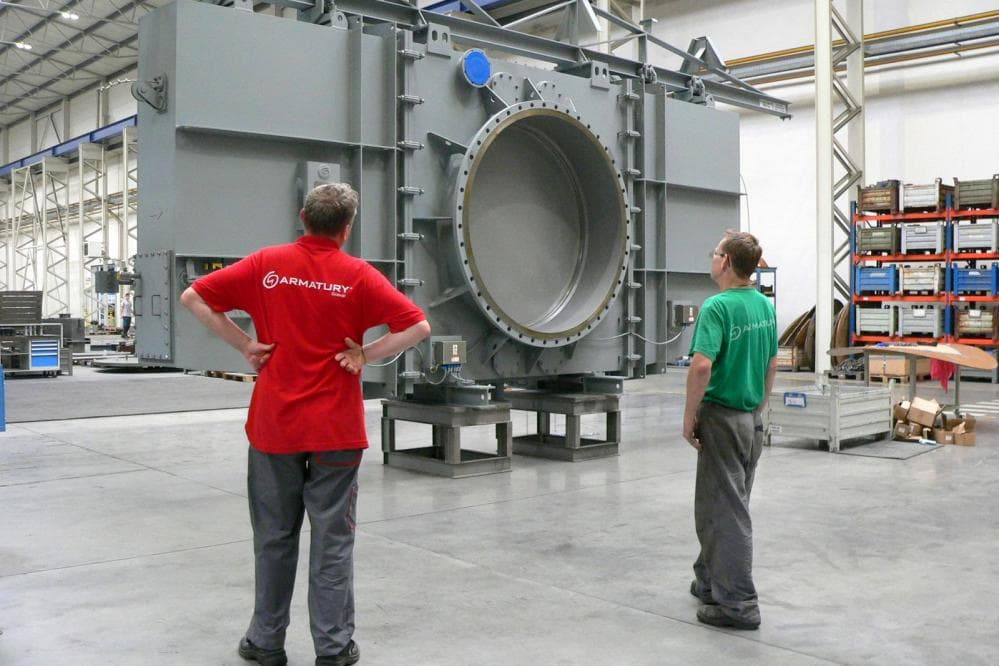

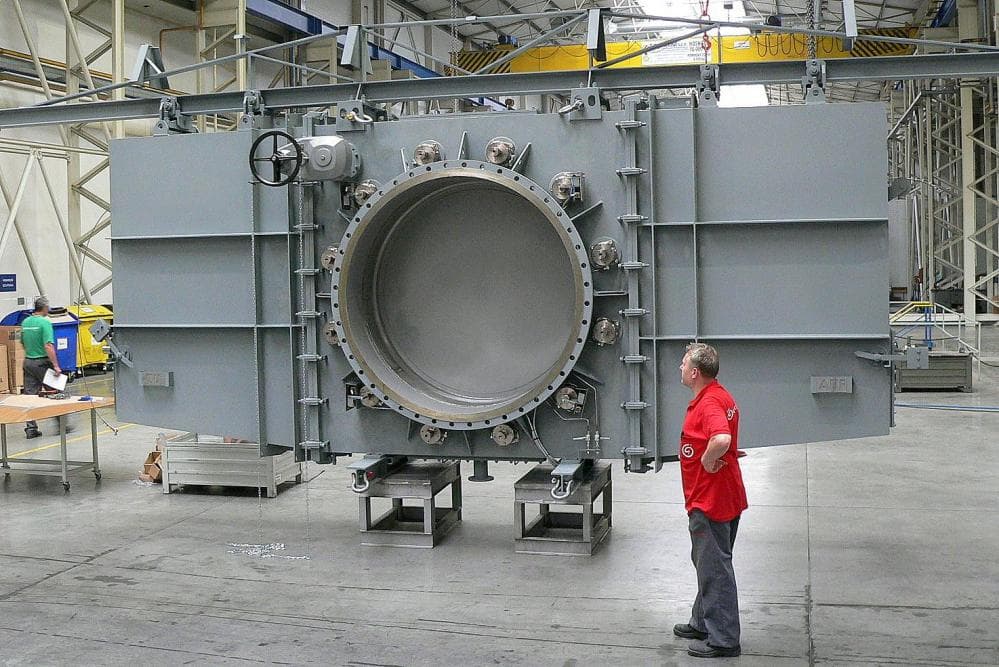

„Zkreslení dokumentace pro brýlové šoupátko je vždy velmi náročné a trvá dlouhý čas. To větší z dodaných šoupátek o světlosti DN 1800 bylo skutečným obrem,“ říká s nadsázkou konstruktér ARMATURY Group Jiří Baron a pokračuje: „Armatura váží přes 12 tun, je vysoká téměř čtyři metry a včetně konzoly pro odsun vík dosahuje délky 9,3 metru! Takovou armaturu je náročné nejen nakreslit, ale i vyrobit a manipulovat s ní. Když spočítám všechny díly, ze kterých je brýlové šoupátko DN 1800 vyrobeno, dostanu číslo 3394 kusů součástek.“

Konstruktérům ARMATURY Group se tento nelehký úkol podařilo splnit. Martin Krella konstruoval to menší z dvojice dodaných šoupátek o světlosti DN 800, Jiří Baron pak společně s kolegou Janem Gratzou kreslili to větší o světlosti DN 1800.

Firma ARMATURY Group je jediným výrobcem speciálních hutních armatur v České republice. Její dodávky směřují do hutních provozů v tuzemsku, dále na Slovensko, do Ruska, Polska, ale také například do Jižní Ameriky.
