Společnost ARMATURY Group nabízí svým zákazníkům široké portfolio průmyslových armatur. V online newsletteru ARMATURÁŘ jsme vám již představili z tohoto sortimentu například ventily, klapky kov x kov, desková šoupátka či zpětné klapky. V dnešním vydání se zaměříme na celosvařené odběrové klapky C09.6.

Zpětné odběrové klapky jsou speciální armatury určené k zamezení zpětného proudění pracovního média v odběrových potrubích u parních turbín. Každá odběrová klapka je navrhována přesně pro parametry odběru, dle přání zákazníka. Použitelnost daného typu klapky je do teploty +450 °C a tlakové třídy PN 100, respektive Class 600. Tento typ klapky je možné po úpravách vyvážení použít i na vodu nebo neagresivní plyny, typicky například zemní plyn.

Jedinečná konstrukce

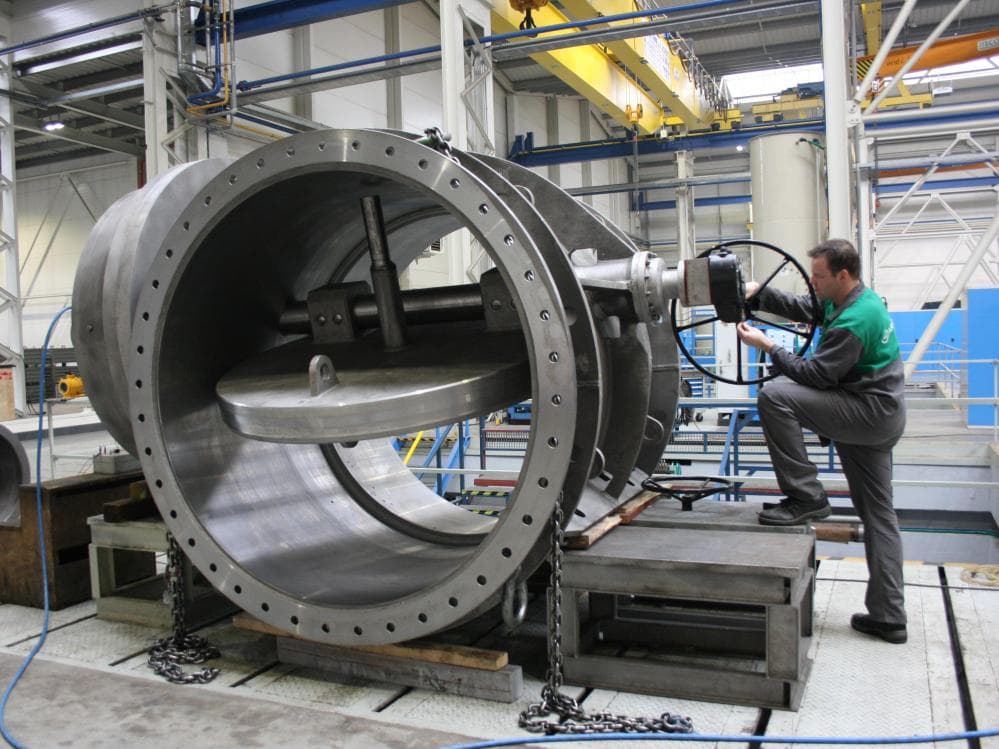

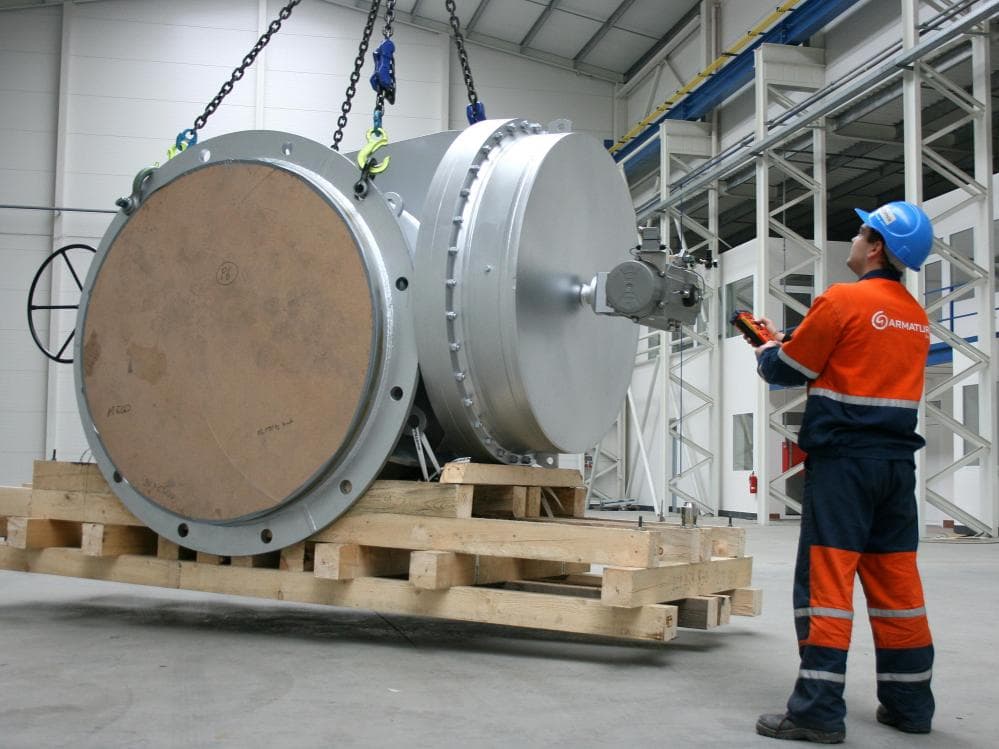

Armatura je řešena jako zpětná klapka s dvojitou excentricitou. Talíř klapky s kuželovou těsnící plochou je zavěšen na hřídeli uložené v kluzných ložiskách. V poloze „ZAVŘENO“ zapadá těsnící plocha talíře do sedla v tělese klapky. Na hřídeli zpětné odběrové klapky je dále nasazeno závaží, které vyvažuje hmotnost talíře. Vyvažování talíře zabezpečuje minimální tlakové ztráty do 1 %. Toto závaží je umístěno mimo průtok tělesa, v samostatné tlakově uzavřené komoře. Standardně jsou armatury do velikosti DN 300 vyráběny z obráběného kovaného polotvaru a od DN 350 je konstrukce svařovaná z tvářených polotovarů.

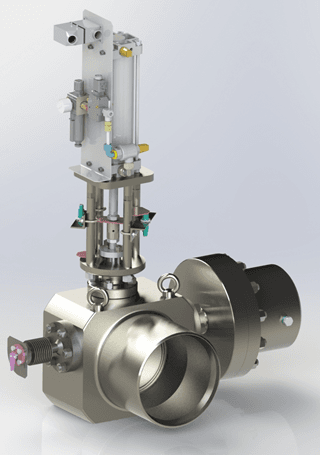

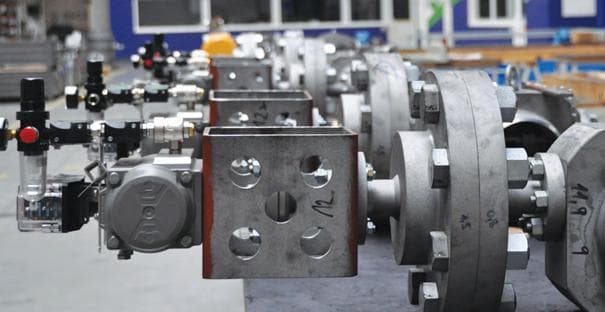

Standardně může být klapka ještě vybavena čtvrt-otáčkovým pohonem, který garantuje rychločinnou funkci. Kroutící moment urychluje uzavření a přidržuje talíř v zavřené poloze (omezuje nechtěné klepání). Pohon může být umístěn jak na pravé, tak levé straně ve směru průtoku. Alternativně může být klapka vybavená lineárním pohonem umístněným vertikálně a zavírajícím talířem klapky shora. Typ pohonu specifikuje zákazník a může se jednat o pneumatický či hydraulický pohon.

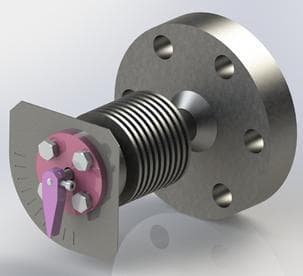

Na druhé straně armatury je umístěna buď páka pro kontrolu funkce nebo mechanický ukazatel, či dokonce digitální snímač polohy, který snímá pozici talíře. Pohon i páka, respektive ukazatel a snímač jsou uloženy na samostatné hřídeli tak, aby jejich pasivní odpory neměly vliv na funkci armatury.

Klapku C09.6 je možno dodat v provedení pro vodorovné nebo svislé potrubí. Klapky se ustaví mezi připojovací konce potrubí ve směru, kdy proudění média od turbíny otevírá talíř. Hlavní hřídel klapky (osa otáčení talíře) musí být ve vodorovné poloze.

Bezúdržbový provoz

Klapka je navržena jako bezúdržbová. Po určité době, v závislosti na provozních podmínkách, je pouze nutné vyměnit grafitová těsnění ucpávky. Těsnící plochy hlavního uzavíracího členu jsou navrženy na celkovou životnost armatury, tedy minimálně 25 let.

Důležité pro správný provoz armatury je čistota a neagresivita média, bez abrazivních nebo lepivých částeček, které by mohly způsobit zanášení těsnících ploch a zvýšení odtrhového momentu uzavíracího členu.

Výhody

Zpětná odběrová klapka patří mezi TOP produkty společnosti ARMATURY Group. Toto místo jí patří díky jejím vlastnostem, které z ní dělají jedinečnou armaturu vyrobenou dle speciálních požadavků zákazníka. Výhody této armatury jsou popsány v těchto bodech:

• možnost zabudování do svislého i vodorovného potrubí
• jedinečnost konstrukce pro zadané parametry odběru
• garantovaná třída těsnosti
• nízká tlaková ztráta
• nízké pasivní odpory
• žádné axiální síly
• nejsou použity odlitky
• bezúdržbové s dlouhou životností
• variabilita provedení
