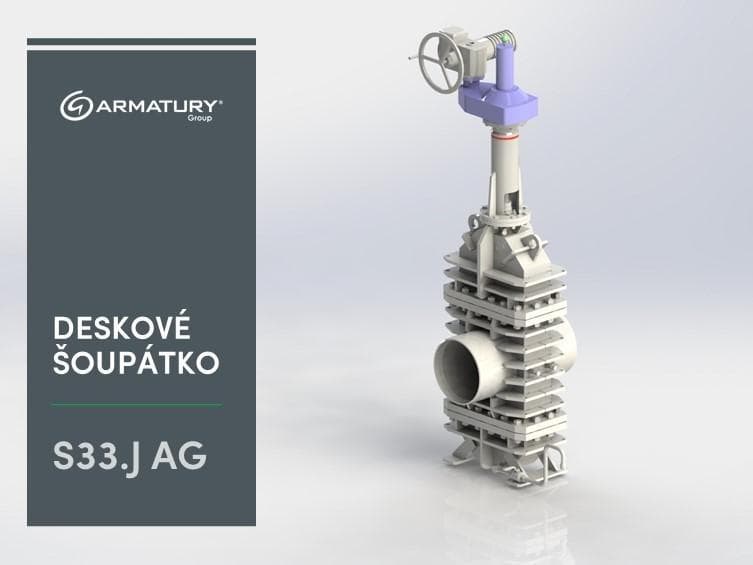

Desková šoupátka jsou speciální typ šoupátek, která se používají na médium ropa a jsou alternativou k dodávaným kulovým kohoutům. Od roku 2013 jsme v ARMATURY Group zaregistrovali více poptávek na tento typ šoupátek. Po analýze tržní situace jsme se rozhodli zkreslit a vyrobit prototyp tohoto typu šoupátka dle našeho know-how. Vystavili jsme vývojový úkol, zpracovali dokumentaci, vyrobili první prototyp. Výsledek byl více než skvělý, 100% těsnost, a to i při několikanásobném zkoušení. Šoupátko již několik let spolehlivě pracuje v potrubním systému u našeho zákazníka.

Konstrukce s vyšší tuhostí

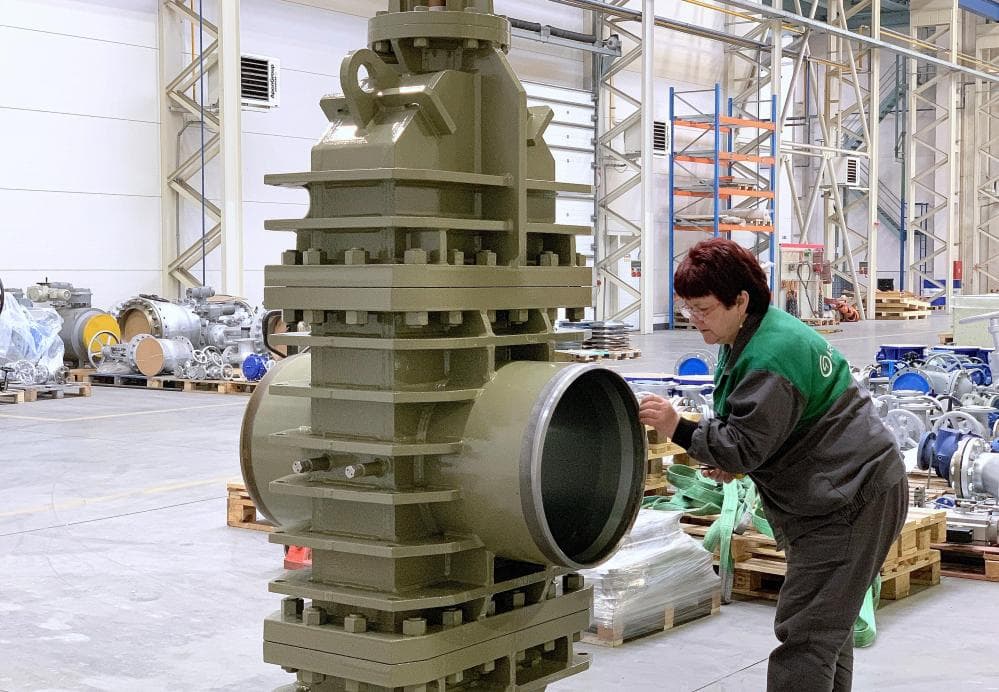

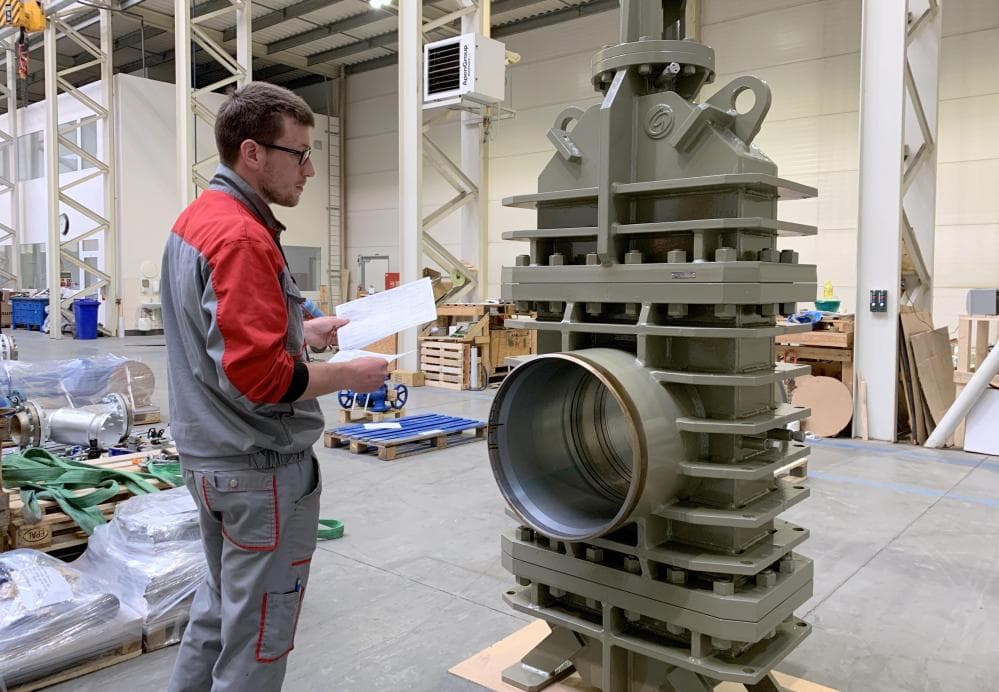

Konstrukce deskových šoupátek vychází z normy ISO14313 (API6D). Šoupátka jsou konstrukčně podobné jako u typu S33.4 Jedná se o svařované provedení z ocelových plechů. Pro zajištění dostatečné tuhosti jsou šoupátka opatřena žebry. Tuhost armatury je vždy ověřena simulací a výpočtem na modelu.

Hlavní části s ENP

Nejdůležitějšími komponenty šoupátka jsou deska a sedla. Tyto hlavní části jsou velmi důležité pro těsnost armatury. Tyto komponenty řešíme jako subdodávku od renomovaných firem na trhu. Deska i sedla mají povrchovou úpravou ENP (niklování). Sedla v tělese jsou vložena a mají možnost se pohybovat a přepouštět tlak, stejně jako sedla u kulových kohoutů.

Vybavení šoupátek na přání

Šoupátka jsou dále vybavena, v souladu s požadavkem API6D, zařízením pro nouzové dotěsňování těsnicích ploch sedel a nouzovým dotěsňováním v prostoru ucpávky vřetene. Odvodnění je řešeno pomocí kulového kohoutu. Šoupátko je standardně ovládáno elektropohonem přes čelní převodovku. Na převodovce je umístěn mechanický ukazatel polohy. Samozřejmě je možné ovládat šoupátko pomocí hydraulického nebo pneumatického ovládání. Záleží vždy na požadavku zákazníka.

Jak je řečeno v úvodu, desková šoupátka se používají v potrubních řádech jako alternativa ke kulovým kohoutům. Hlavní výhoda je velmi malý ztrátový součinitel. Je zde tzv. plný průtok, umožňující průchod čisticích zařízení (tzv. ježků) v potrubí. Oproti kulovým kohoutů je u šoupátek kratší stavební délka. Díky pryžovým těsnicím kroužkům v sedlech je zde garance 100% těsnosti, v souladu s normou API 6D. Díky odjíždějícím sedlům nedochází k uzavření kapaliny do meziprostoru, což je u ropovodu důležitý požadavek.

Desková šoupátka rozšířila výrobkovou řadu šoupátek ARMATURY Group o nový důležitý typ armatury, který dává zákazníkům nové možnosti alternativního použití na trhu.

Spokojený zákazník je nejlepší reference

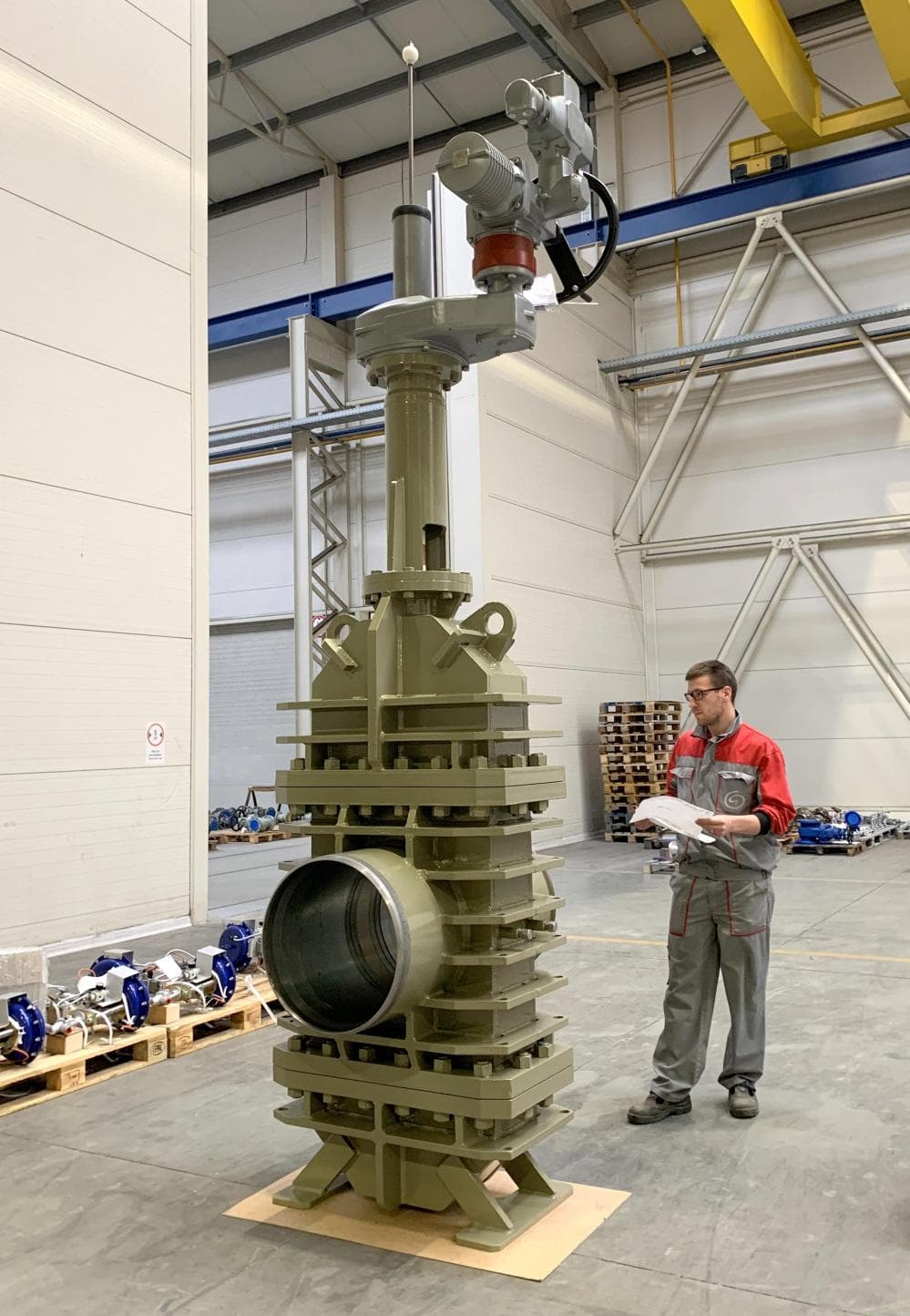

Na jaře v minulém roce naši odborní technici spustili do provozu deskové šoupátko typ S33.J 113 DN 500 PN 63. Investorem této zakázky byla firma MERO ČR, která dlouho zvažovala, zda bude objednávat kulový kohout, nebo právě šoupátko. Navrhované řešení šoupátka vyhrálo právě díky snadnější možnosti ježkování potrubí, čištění nečistot a příměsi ze surové ropy.

A kde unikátní šoupátko AG můžete najít?

Vršanská uhelná společnost potřebovala rozšířit těžební prostor hnědého uhlí. Na pozemcích dotčených těžbou se nacházely kilometry inženýrských sítí, mezi nimi i plynovod a ropovod. A právě pro přeložky tohoto ropovodu je naše armatura určena. Nyní je umístěna do podzemní kobky, kde pracuje spolehlivě a zákazník je s ní spokojen.
