Výběr správného ovládaní armatury se neobejde bez přesné specifikace od zákazníka. Mezi nejdůležitější parametry ovládání patří napájecí napětí, ovládací napětí, minimální tlak ovládacího vzduchu nebo oleje a samozřejmě funkce ovládání, lidově řečeno, co má pohon umět a jak má být vybaven.

Vzhledem k faktu, že ovládání slouží k uzavření a otevření armatury, je charakteristika armatury nezbytným předpokladem pro správnou volbu velikosti ovládaní. Přesné parametry armatury, jako je ovládací moment, velikost připojení mezi pohonem a armaturou a další, vždy určuje konstruktér podle provozních parametrů, např. dle teploty a tlaku média v potrubí, rychlosti proudění apod. Pokud nebudou uvedeny přesné parametry, může se stát, že pohon nebude vyhovovat svému účelu. To v praxi znamená, že buď bude moc malý a armaturu neutáhne, anebo moc velký a může armaturu poškodit. S typem a velikostí ovládání samozřejmě souvisí i cena.

Druhy ovládání armatur

Základní rozdělení ovládaní armatur je následující:

• Ruční (převodovkou)
• Elektrické pohony
• Pneumatické pohony
• Hydraulické pohony
• Elektro-hydraulické pohony
• „DIRECT GAS“ pohony

Nejpoužívanější jsou POHONY ELEKTRICKÉ, lze je použít pro všechny typy armatur, čtvrt otáčkové, více otáčkové, táhlové a pákové. Standartní pohony potřebují stálý přívod elektrické energie a při výpadku zůstávají v poloze, které jsou. Existují i elektrické pohony s pružinou, které zajistí havarijní funkci, ale ty jsou omezeny malým momentem a delší dobou přestavení.

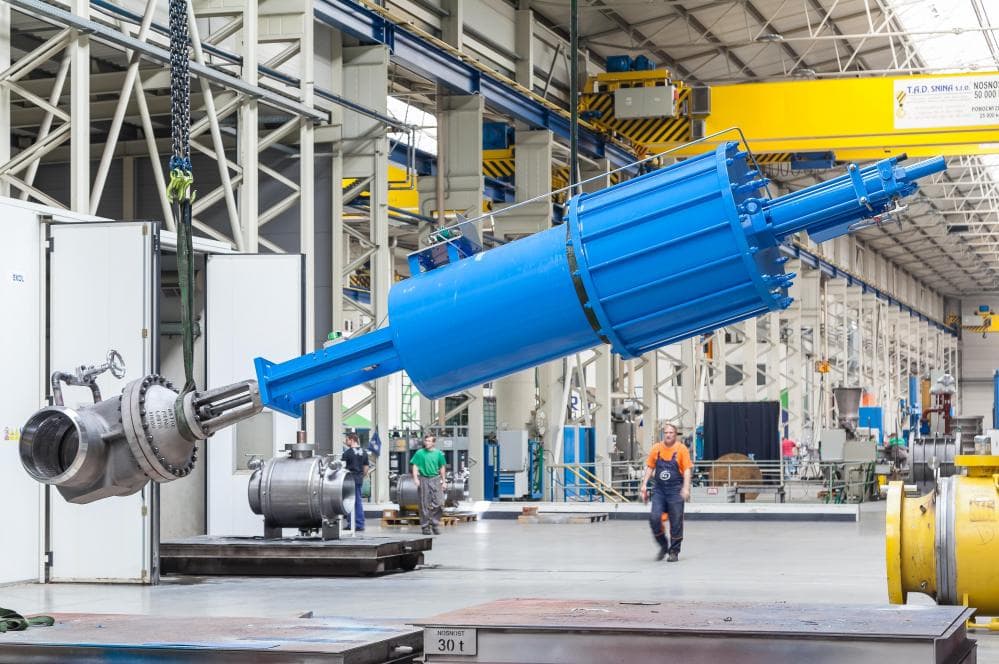

PNEUMATICKÉ A HYDRAULICKÉ POHONY jsou jednočinné anebo dvojčinné a používají se tam, kde mají možnost napojení pohonu na zdroj vzduchu nebo hydrauliky. Výhodou je nižší spotřeba elektrické energie. Dále pak možnost havarijní funkce FO nebo FC a rychločinného zavíraní nebo otevíraní (do cca 0,5 sekundy). Ovládací tlaky jsou až 10bar vzduchu u pneumatických a až cca. 230bar oleje u hydraulických.

ELEKTRO-HYDRAULICKÉ POHONY mají vlastní uzavřený hydraulický okruh, poháněný elektrickým motorem a hydraulickým čerpadlem.

„DIRECT GAS“ POHONY jsou poháněny plynem přímo z potrubí, na kterém jsou zabudovány.

Vybavení ovládání

Všechny pohony lze opatřit různým vybavením, jejichž použití je závislé například na teplotě okolí (až po -60 °C) a pracovním prostředí. Vedle standartního prostředí máme prostřední s nebezpečím výbuchu, tzv. Ex a další. Ovládání může být řešeno z místa nebo dálkově, pohony jsou pak vybaveny například řídícími jednotkami s displejem, dálkovým řízením binárním, analogovým nebo po sběrnici atd.

Druh a typ ovládaní armatury vždy specifikuje zákazník, a to včetně výbavy pohonu. Na správné volbě pohonu pak záleží, jak bude armatura jako součást technologického celku plnit svou funkci.

Pro více informací:

Patrik Novák, Manažer ovládání armatur, ARMATURY Group a.s.
