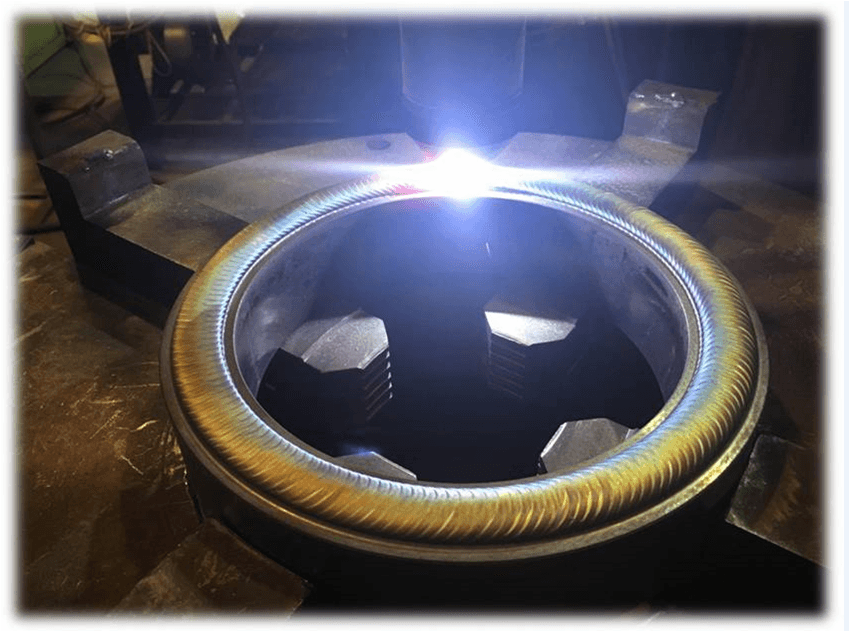

Základní verzi litého klínového šoupátka typu S33 v provedení z uhlíkové oceli v tlakových řadách PN 16-40 vám většina světových výrobců dodá v provedení TRIM 1 dle API 600, což znamená, že na sedlech a klínu je tvrdonávar 13Cr. V ARMATURY Group jsme v minulosti tento standard také dodávali, nicméně na sebe klademe velké kvalitativní požadavky, a proto jsme se rozhodli, že našim standardem bude provedení návarem Stellit 6 na sedlech a tvrdonávar 13Cr na klínu, neboli TRIM 8.

Proč jsme se rozhodli právě takto, a čím se díky tomu zlepší kvalita armatur, jsme se zeptali našich konstruktérů šoupátek - ředitele pro výzkum a vývoj Lukáše Kušníra a zástupce technického ředitele Libora Šefčíka.

U tohoto typu armatur se v první řadě posuzuje cena, a provedení TRIM 8 je ta dražší varianta. Proč jste učinili právě toto rozhodnutí?

Vycházíme z našich dlouholetých zkušeností a z komunikace s našimi zákazníky. Chceme dodávat nejkvalitnější produkt za rozumnou cenu a myslíme si, že naší povinností je dodávat armatury, které budou plnit svou funkci ještě dlouho po té, co pomine jejich záruční doba.

Proč právě změnou návaru na sedlech dostaneme lepší armaturu?

V případě zavírání nebo otvírání šoupátka jsou těsnící plochy sedel ve vzájemném kontaktu s těsnícími plochami klínu. Pro těsnící plochy je to velmi kritická chvíle, která zajišťuje těsnost dané armatury. Při tomto stavu dochází mezi klínem a sedly ke tření a ke vzniku vysokého stykového tlaku až 60 MPa. V těchto podmínkách dochází k opotřebení těsnících ploch a ke zkrácení životnosti armatury. V krajním případě může dojít ke vzájemnému zadření klínu s tělesem, a tím k poruše šoupátka. A právě zde můžeme použitím TRIM 8 prodloužit životnost armatury nebo zabránit zadření šoupátka a tím jeho vyřazení z provozu.

Čím je materiál Stellit 6 výjimečný?

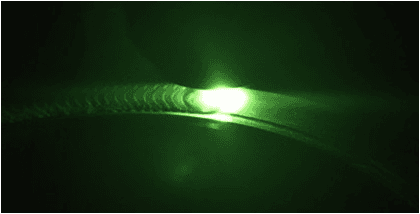

Materiál Stellit je slitina na bázi kobaltu (60-67 %), chromu (27-32 %), wolframu (4-6 %) a uhlíku (0,9-1,4 %). Tento materiál je odolný proti opotřebení, oděru a korozi. Tyto vlastnosti si zachovává i při vysokých teplotách. Tvrdost návaru se pohybuje v rozmezí 360-400 HB.

Firma ARMATURY Group je světový výrobce armatur a pro všechna naše litá šoupátka je použití TRIM 8 standardem. Podrobnosti najdete na našich webových stránkách v online katalogu:

Více informací:

Lukáš Kušnír, Libor Šefčík
