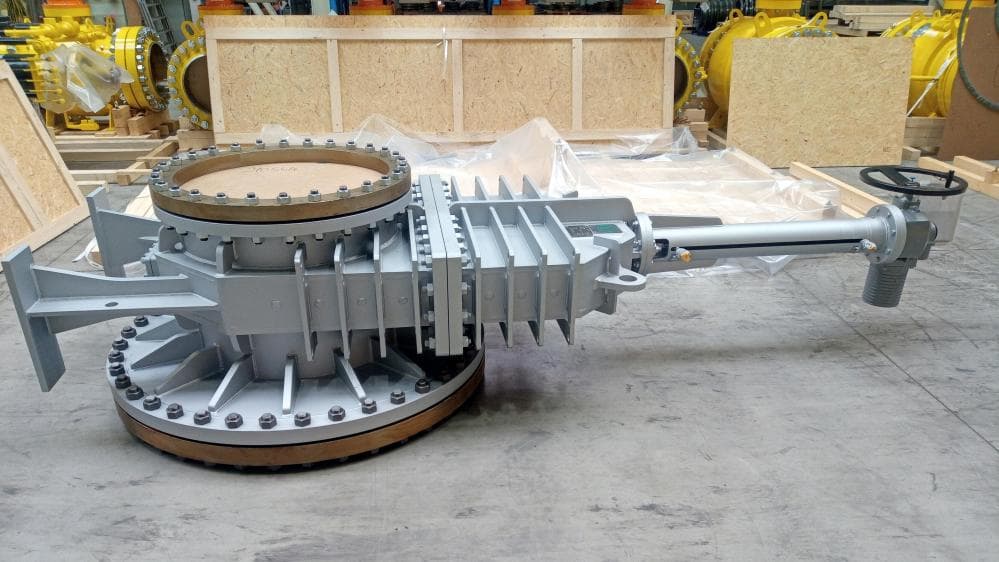

Představujeme vám další unikát z našeho výrobního sortimentu. Toto šoupátko S33.45 jsme vyrobili pro hutní kombinát PAO "NLMK" v Rusku. Pracovním médiem je horký vzduch, který může dosahovat teploty až 525°C, proto je šoupátko vyrobeno z odolnější legované oceli. Velmi horký vzduch proudí především ze strany připojovací příruby DN 1500, proto je potrubí na této straně vyzděné, aby bylo chráněno před žárem.

Pro odborníky více technických informací

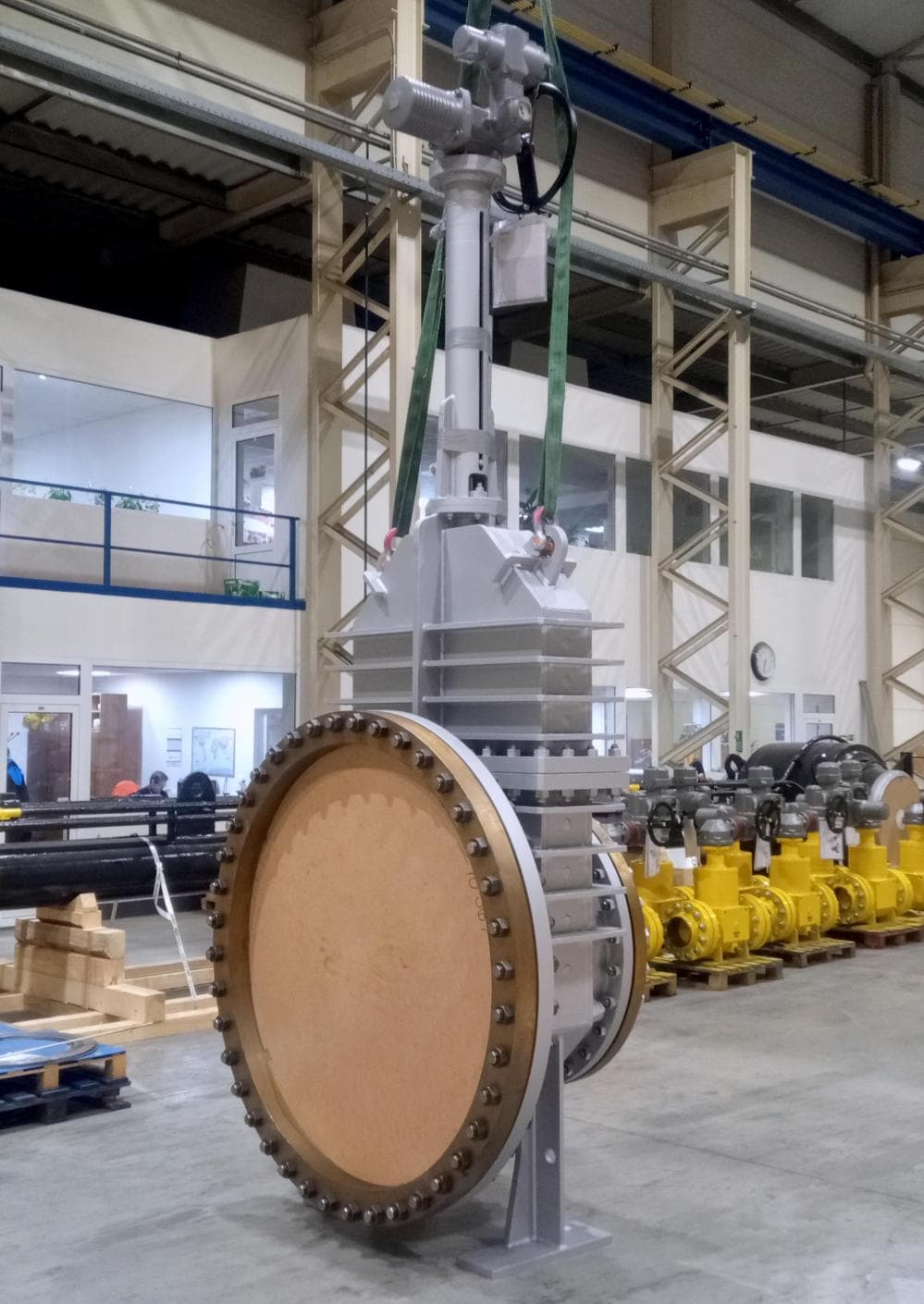

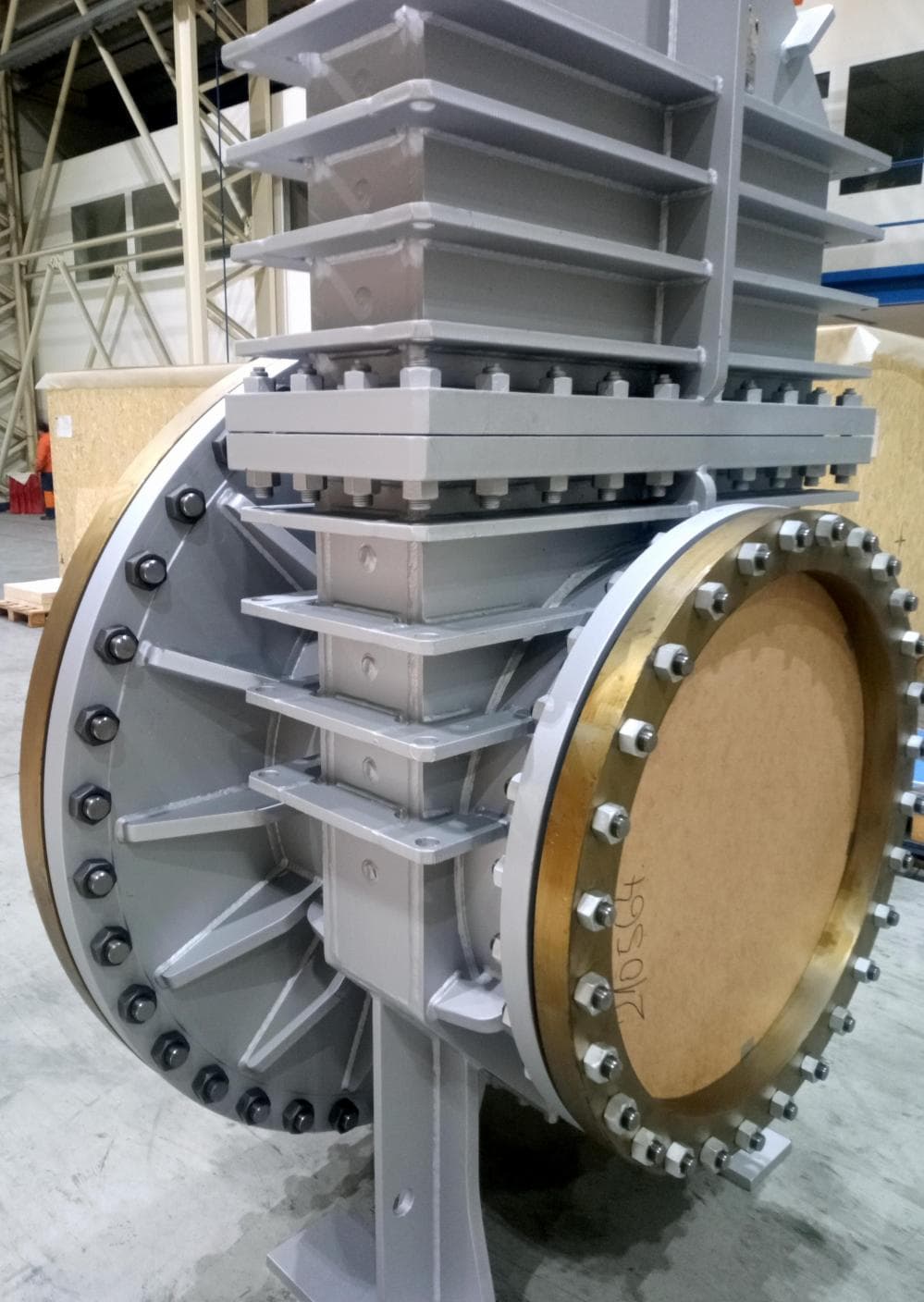

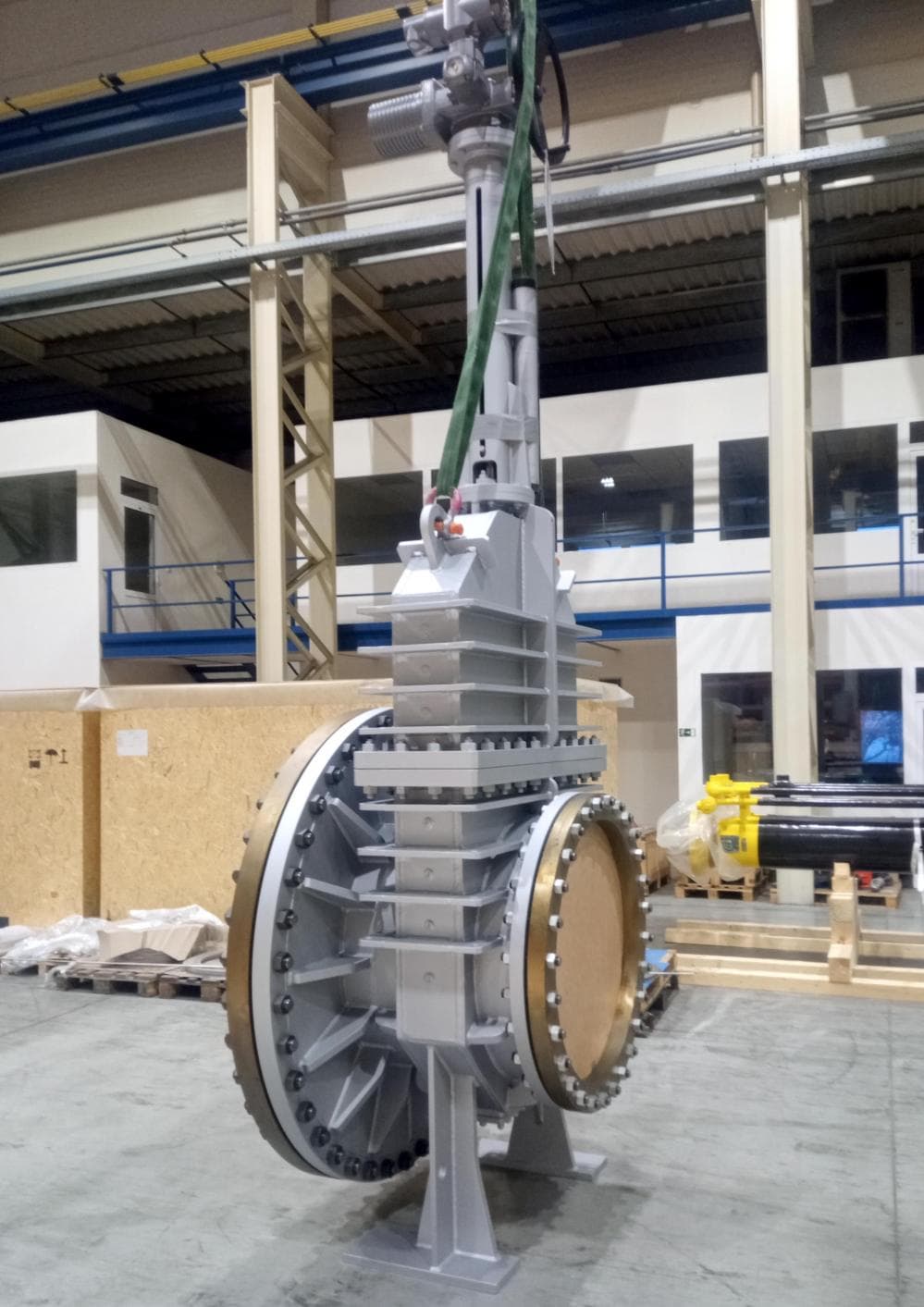

Šoupátko samotné má přibližně 3 600 kg. Včetně pohonu, protipřírub a spojovacího materiálu jsme dodali přibližně 4,5 tuny železa. Vzhledem k ose vřetene je šoupátko nesymetrické z důvodu rozdílných velikostí přírub a jeho celková stavební délka je 800 mm, celková výška dosahuje bez 1,5 cm rovných 5 metrů. Nejedná se o žádný standardní produkt, ale o speciál vyrobený na míru zákazníkovi s konkrétními parametry.

Ze strany menší příruby proudí dovnitř směrem k ohřívači vzduch o teplotě přibližně 130°C. Následně je šoupátko uzavřeno deskou s dotlačováním a v daném uzlu ohřívače dochází k ohřevu vzduchu až na 525°C! Těmto podmínkám je armatura schopna odolat i bez dodatečného vodního chlazení, a to díky použitým materiálům.

Šoupátko je osazeno pohonem, kde společně s ním a použitím vícechodého závitu je možné jej zavřít za 30 sekund. Vzhledem k tomu, že se v rámci horkovzdušné pece jedná o velmi důležitý uzel, je potřeba mít veškeré zpětné vazby nezávisle jištěny. Z tohoto důvodu je šoupátko osazeno indukčními snímači, které zajištují bezpečnost.
