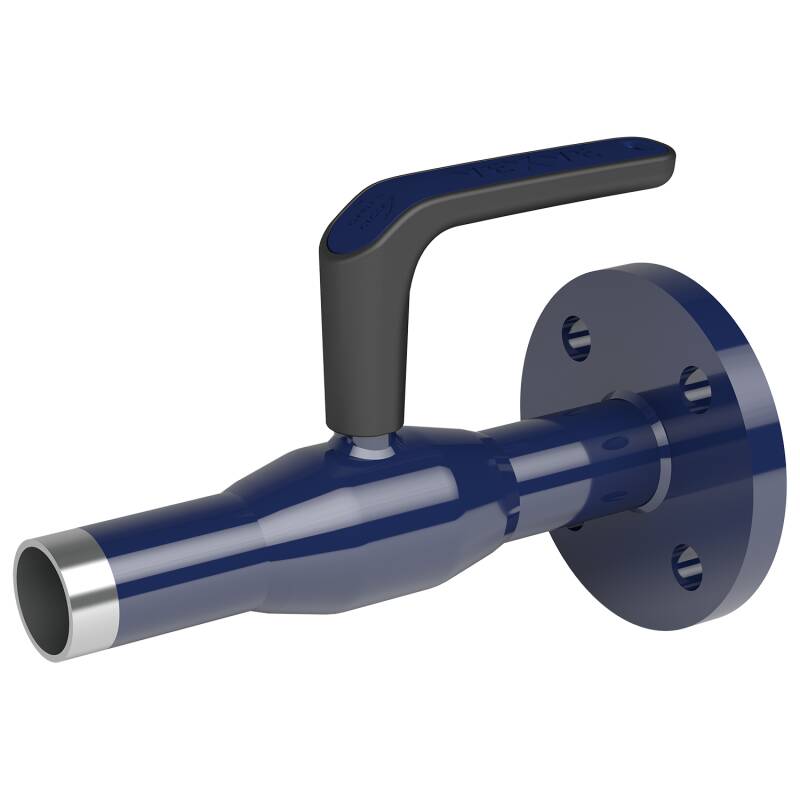

vexve X-Stahlkugelhähne , X-Serie, Griff, Flansch / Schweißende, EN (DIN), DN 15-50, reduzierter Durchgang
Werkstoffe
| Gehäuse | DN 15-50 : Stahl, P235GH (1.0345) |
| Kugel | DN 15-50 : Edelstahl, X5CrNi18-10 (1.4301) |
| Dichtung der Kugel | DN 15-50 : PTFE+C |
| Spindel | DN 15-50 : Edelstahl, X8CrNiS18-9 (1.4305) |
| Dichtung der Spindel | DN 15-50 : FPM |
Befestigungen
| Flansch | EN 1092-1 Erhältlich PN 40 |
Betätigung
DN 15-50 : mit Griff aus Kompositmaterial
Betriebsbedingungen
-20 °C – +200 °C
Unter -20 °C Hersteller kontaktieren
Niedrigste, erlaubte Umgebungstemperatur -40 °C
Leckrate A (EN 12266-1)
Druck-Temperatur-Diagramm DN 10–50
Abmessungen
DN 10-50
| DN | PN | Produktnr. | A | D | D1 | D2 | D3 | D4 | D5 | H | H1 | L | L1 | S | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 105015X | 130 | 10 | 21.3 | 33.7 | 95.0 | 65.0 | 14.0 | 119 | 86 | 240 | 115 | 2 | 1.2 |
| 20 | 40 | 105020X | 130 | 15 | 26.9 | 42.4 | 105.0 | 75.0 | 14.0 | 123 | 87 | 240 | 115 | 2.3 | 1.7 |
| 25 | 40 | 105025X | 130 | 20 | 33.7 | 48.3 | 115.0 | 85.0 | 14.0 | 125 | 86 | 240 | 115 | 2.6 | 1.9 |
| 32 | 40 | 105032X | 130 | 25 | 42.4 | 60.3 | 140.0 | 100.0 | 18.0 | 129 | 85 | 270 | 130 | 2.6 | 3.0 |
| 40 | 40 | 105040X | 130 | 32 | 48.3 | 70.0 | 150.0 | 110.0 | 18.0 | 133 | 87 | 270 | 130 | 2.6 | 3.4 |
| 50 | 40 | 105050X | 130 | 40 | 60.3 | 76.1 | 165.0 | 125.0 | 18.0 | 140 | 88 | 310 | 150 | 2.9 | 4.5 |
Produktnummer und Downloads
| Produktnummer | EAN | LVI | RSK | NRF | MM | DN | PN | Kv | Abbildung | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 105015X | 3755689 | 5495175 | 5599345 | 15 | 40 | 1.2 | ||||
| 105020X | 3755690 | 5495176 | 5599346 | 20 | 40 | 1.7 | ||||
| 105025X | 3755691 | 5495177 | 5599347 | 25 | 40 | 1.9 | ||||
| 105032X | 3755692 | 5495178 | 5599348 | 32 | 40 | JPG | 3.0 | |||
| 105040X | 3755693 | 5495179 | 5599349 | 40 | 40 | 3.4 | ||||
| 105050X | 3755694 | 5495180 | 5599351 | 50 | 40 | 4.5 |
Technische Unterlagen zum Produkt
Betriebshandbuch
Vexve X Absperr- und Strangregulierventile, Anleitung für Installation, Betrieb, Einstellung und Wartung
X-series valves, coupling dimensions
Broschüre
Vexve X - Choose the right handle for your needs!
Vexve X – Eine neue Generation von Armaturen
Zertifikate
