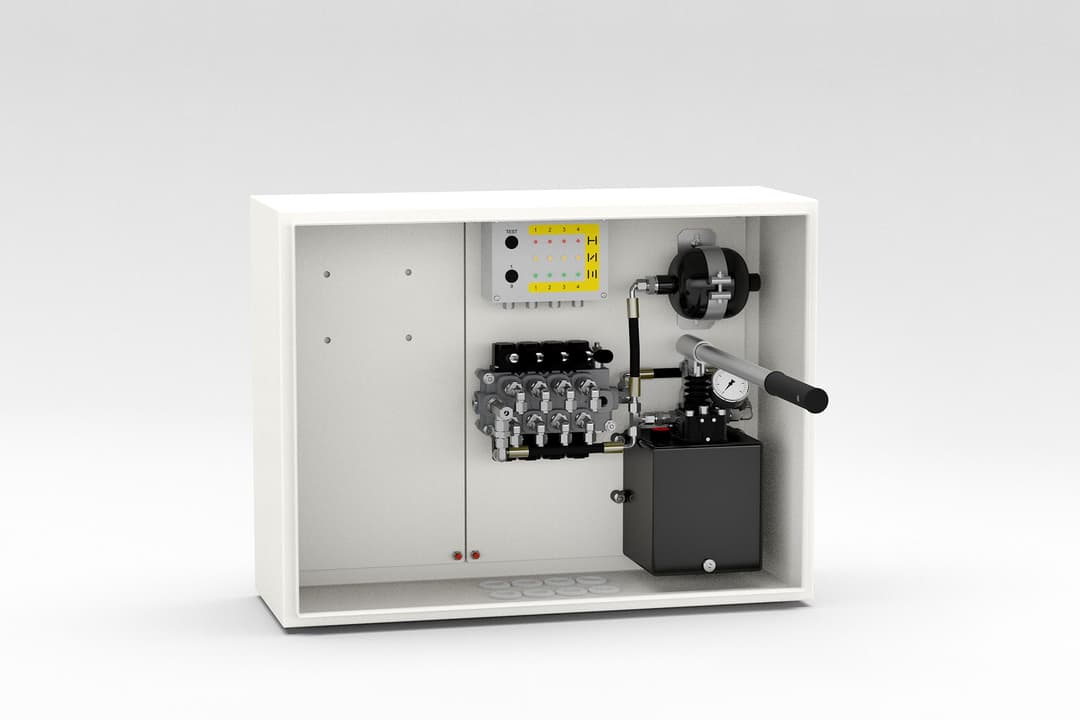

Die Steuereinheit HCU Manual ist die Grundausführung für ein Komplettsortiment an Steuerungsmöglichkeiten für Hydraulikantriebe von Vexve. Diese Steuereinheit ist die richtige Wahl für Anwendungen, bei denen Einfachheit entscheidend ist und ein sicherer Betrieb rund um die Uhr erforderlich ist.

Modell: Manual
Produktnr.: 810000

Technische Eigenschaften

Schaltschrank für 4 Ventile

• Abmessungen 800 x 600 x 300 mm (L x K x S)
• Schutzklasse IP65

Handpumpe

• Doppelwirkende Handpumpe mit steuerbarem Rückschlagventil
• Fließvermögen: 10−500 mm² /s
• Filterung: ISO code 16/13; SAE-klasse 4 oder besser
• Flüssigkeitstemperatur: −20 °C − +80 °C
• Umgebungstemperatur: −20 °C − +50 °C
• Maximaldruck: 380 bar
• Druckbegrenzer: 200 bar (einstellbar)

Öltank

• Fassungsvermögen: 5 L

Steuerventilblock

• Steuerventile: 4 / 6 Stücke
• Maximaldruck: 350 bar
• Hebelpositionen: 3 (Ventil geöffnet – Neutral - Ventil geschlossen)
• Es kann jeweils ein Ventil gleichzeitig gesteuert werden.

Druckmesser

• Bereich: 0…315 bar

Kontrollleuchteneinheit

• Zeigt geöffnete und geschlossene Stellungen der Ventile an
• Mit Niederspannung betrieben
• Mit Stellungsgeber am Antrieb verbunden

Anschluss für tragbare Pumpeneinheit

• Schnellkupplungen mit flat face Gehäuse
• Pumpeneinheit (separat erhältlich) inkl. Transportbox, Hydraulikschläuche und elektrische Kabel.
