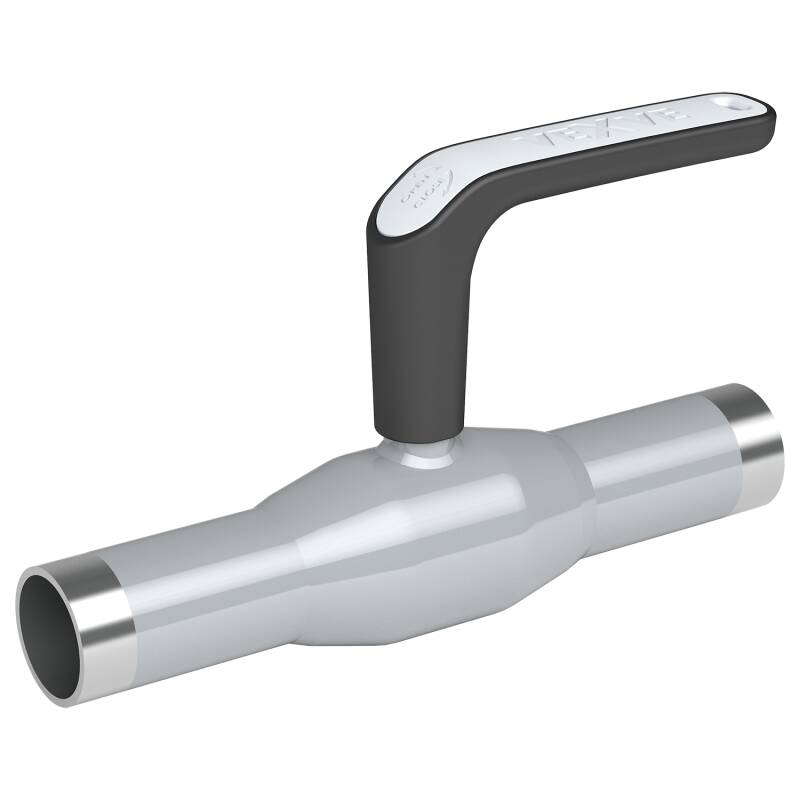

vexve vannes à boisseau sphérique en acier inoxydable x ,
X-serie, poignée, soudage / soudage, EN (DIN), DN 10-50, passage réduit

Retour à l'outil de recherche de vannes

Afficher la documentation technique du produit

Télécharger cette page (pdf)

image carousel image

Matériaux

Corps	DN 10-50 : Acier inoxydable, AISI316L (1.4404)
Bille	DN 10-50 : Acier inoxydable, AISI316L (1.4404)
Sceau à billes	DN 10-50 : PTFE+C
Joint de tige	DN 10-50 : FPM/NBR

Fonctionnement

DN 10-50 : avec poignée en composite

Conditions de fonctionnement

-20 ° à +200 °C
En dessous de -20 °C, contacter le fabricant
Température ambiante la plus basse autorisée -40 °C

Taux de fuite A (EN 12266-1)

Diagramme pression-température DN 10–50

Dimension

DN 10-50

DN	PN	Produit n°	A	D	D1	D2	D3	H	H1	L	S	kg
10	40	230010X	130	10	17.2	33.7	32.0	119	86	230	2	0.5
15	40	230015X	130	10	21.3	33.7	32.0	119	86	230	2	0.5
20	40	230020X	130	15	26.9	42.4	32.0	123	87	230	2	0.6
25	40	230025X	130	20	33.7	48.3	32.0	125	86	230	2	0.8
32	40	230032X	130	25	42.4	60.3	32.0	129	85	260	2	1.2
40	40	230040X	130	32	48.3	70.0	32.0	133	87	260	2.6	1.7
50	40	230050X	130	40	60.3	76.1	32.0	140	88	300	2.6	2.4

Références produit et téléchargements

Produit n°	EAN	LVI	RSK	NRF	MM	DN	Référence	Kv	Photo	kg
230010X		3765181	5495203	5599376		10	40			0.5
230015X		3765182	5495204	5599377		15	40			0.5
230020X		3765183	5495205	5599378		20	40			0.6
230025X		3765184	5495206	5599379		25	40			0.8
230032X		3765185	5495207	5599381		32	40		JPG	1.2
230040X		3765186	5495208	5599382		40	40			1.7
230050X		3765187	5495209	5599383		50	40			2.4
